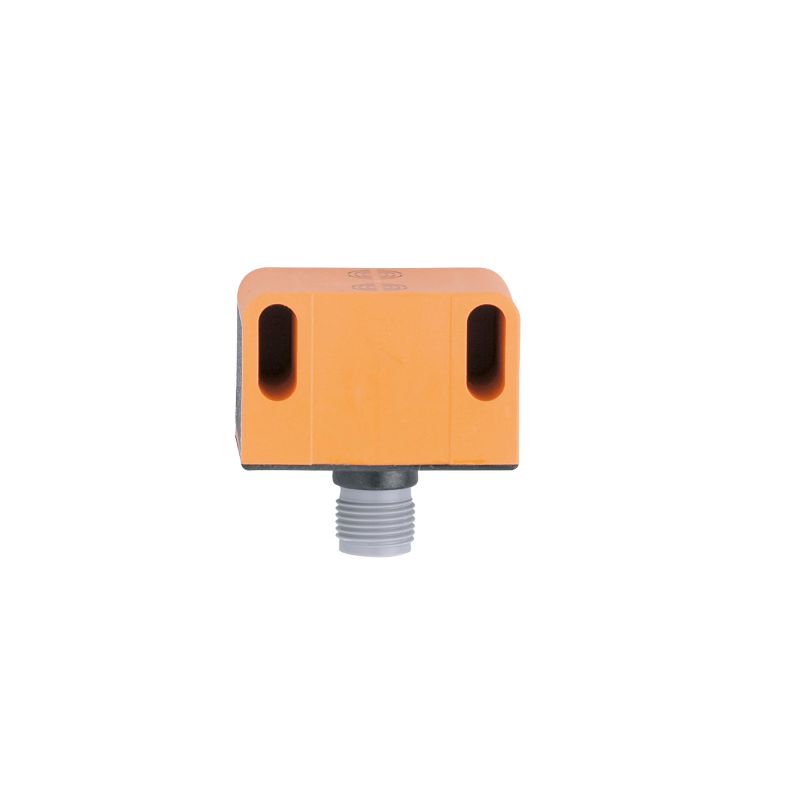

IN5225電感式雙傳感器

 IN5225電感式雙傳感器來自德國IFM易福門用于閥門執行器的電感式雙傳感器 ，型號IND3004DBPKG/US-100-DPV，適用于監控閥門位置
適用于閥門執行器的可靠位置反饋；

IN5225電感式雙傳感器參數說明
工作電壓 [V]  10...36 DC
電流損耗 [mA]  15
防護等級  II
反相保護  是
輸出
電氣設計  PNP
輸出功能  2 x 常開
開關量輸出DC電壓降最大值 [V]  2.5
開關量輸出DC的持續電流負載 [mA]  250
開關頻率DC [Hz]  1300
短路保護  是
短路保護類型  脈沖
過載保護  是
監控范圍
感應距離 [mm]  4
實際感應距離 Sr [mm]  4 ± 10 %
工作距離 [mm]  0...3.25
精度/偏差
校正系數  鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.4 / 鋁: 0.3 / 銅: 0.2
遲滯 [Sr的百分比]  1...15
開關點偏移 [Sr的百分比]  -10...10
工作條件
環境溫度 [°C]  -25...80
外殼防護等級  IP 67
認證/測試
EMC電磁兼容
EN 60947-5-2
EN 55011  等級B
MTTF [年]  1057
UL認證
Ta  0...40 °C
Enclosure type  Type 1
電源  Unlimited Voltage
文件數量UL  E174191
機械技術數據
重量 [g]  39.6
外殼  矩形的
安裝  非齊平安裝
尺寸 [mm]  40 x 26 x 26
原材料  PBT
擰緊扭矩 [Nm]  0.6...1.5; (鎖定螺母)
顯示器/操作件
顯示
開關狀態  2 x LED, 黃色
注釋
包裝單位  1 件數
電氣連接 - 插頭
接口  接插件: 1 x M12; 觸頭: 鍍金的

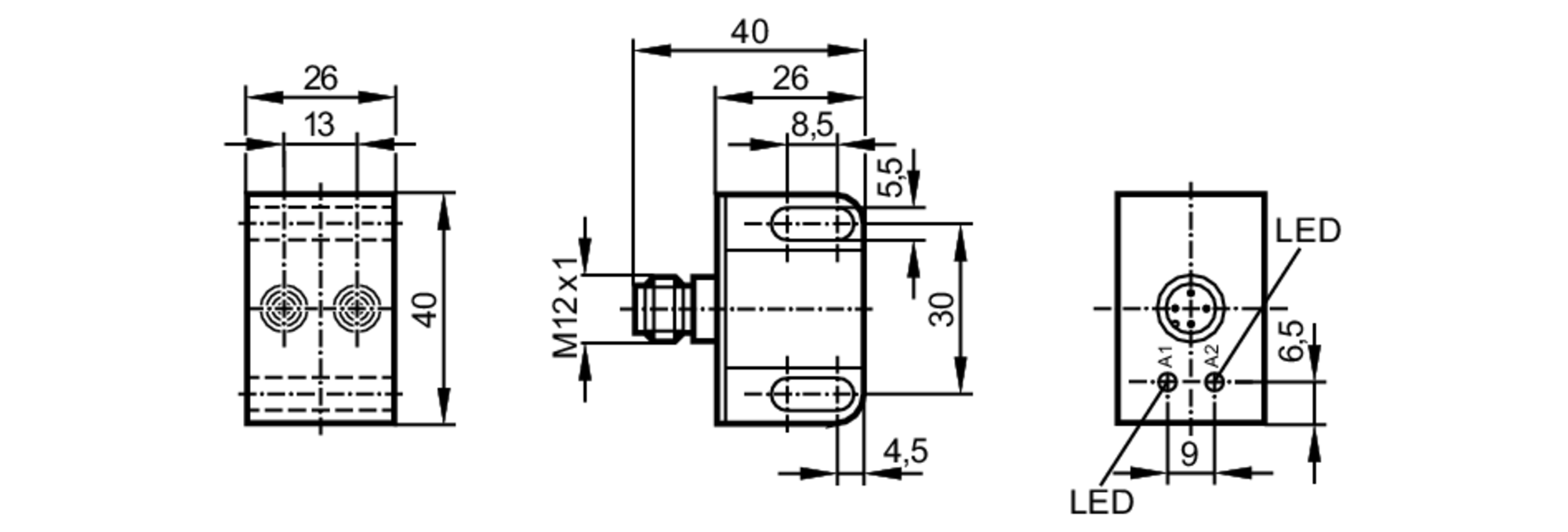

IN5225電感式雙傳感器??尺寸圖
